产品概述：

◆变压器油色谱在线监测系统是用于电力变压器油中溶解气体的在线分析与故障诊断。

◆适用于各种电压等级的电力充油变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。

◆装置采用空气发生器提供载气，不需要载气瓶，减少维护工作。

工作原理：

YL-YP变压器油色谱在线监测系统可由现场监测主机独立完成，现场监测主机包含色谱数据采集处理模块、油气分离模块、气体检测模块、气源模块等四个高集成模块和辅助单元组成。其中色谱数据采集处理模块包含数据采集单元、现场控制处理单元、通讯控制单元及61850规约通讯等；油气分离模块包含油样循环采集单元、油样定量单元、油样处理返回单元、脱气集气单元等；气体检测模块包含气体分离单元、恒温恒流控制单元、气体检测单元等；气源模块包含产气单元、储气单元、净化单元、压力控制和报警单元等；辅助单元包括置于变压器接口、油管及通信及电源电缆等。

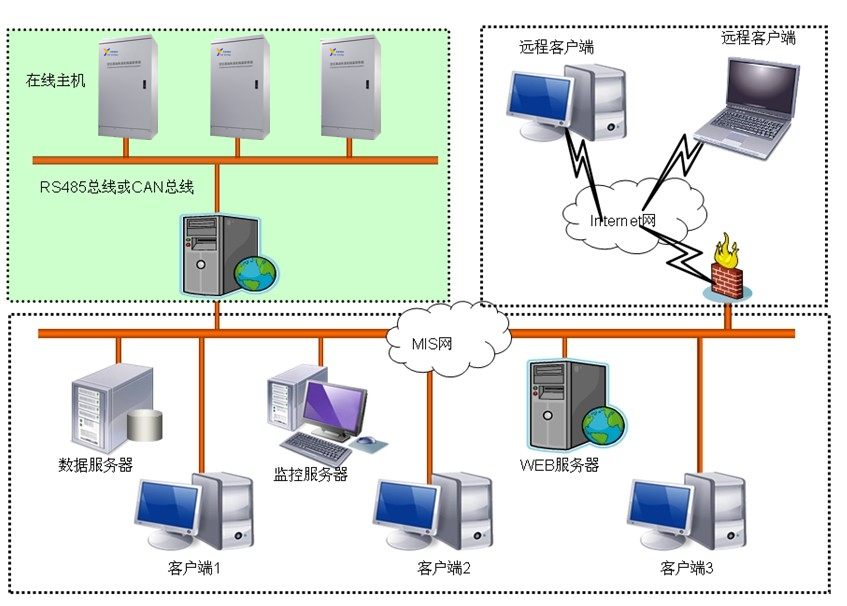

系统工作时，先利用油样采集单元进行油路循环，处理连接管道的死油，再进行油样定量；油气分离单元快速分离油中溶解气体输送到六通阀的定量管内并自动进样；在自产载气推动下，样气经过色谱柱分离，顺序进入气体检测器；数据采集单元完成AD数据的转换和采集，嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过100M以太网接口将数据上传至数据处理服务器或通过通信协议直接上传到省公司后台，也可由CKDGA监测与预警软件进行数据处理和故障分析。

功能特点：

◆更快的分析周期，最小的监测周期为40-60分钟，可由用户自行设置，推荐检测周期为24小时检测一次 ；

◆油气分离速度快，仅需10分钟左右，采用特殊的环境适应技术，消除温、湿度变化对气体分配系数的影响；

◆分析后的油样采用脱气和缓冲处理技术，消除回注变压器本体的油样中夹杂的气泡，多层隔离式回注油(返油)技术，绝对保证载气不会带进变压器本体中；

◆C2H2最低检测限可达0.1-0.5μL/L；

◆采用双回路多模式恒温控制，控温精度达±0.1℃,设备配有自动恒温工业空调；

◆采用嵌入式处理器控制系统，将油气分离、数据采集、色谱分析、浓度计算、数据报警、设备状态监控等多功能集于一体，不会出现数据丢失等情况，大大提高了系统的可靠性和稳定性；

◆功能接口电路采用光精隔离设计，进一步提高系统抗干扰性能；

◆采用以太网方式，可实现全数字、远程数据传输、控制和参数设置；

◆加强系统故障诊断功能，提供改良三比值法、大卫三角法和立方体圈示法，给出诊断结果。
